Obwody drukowane elastyczne

Obwody drukowane elastyczne oferują szeroki wachlarz fizycznych i elektrycznych połączeń rozwiązania, których nie można osiągnąć za pomocą sztywnych płytek drukowanych. Na stronie Hemeixinpcb, oferujemy kompleksowy zakres produkcji obwodów elastycznych i obwodów montaż tablicy.

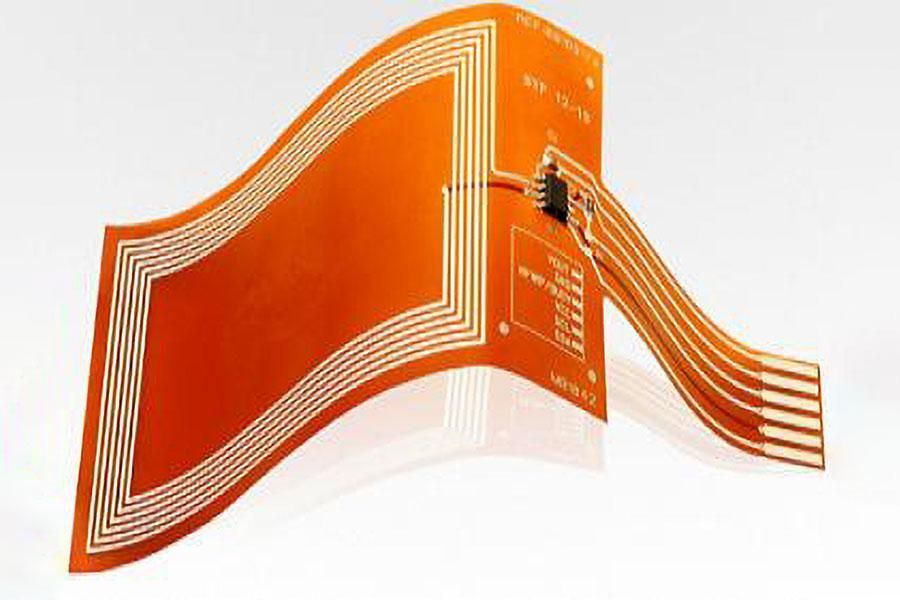

Obwody drukowane elastyczne (FPC lub FObwody drukowane) jest płytką drukowaną posiadającą podstawę materiał składający się z żywicy poliestrowej lub żywicy poliimidowej. Obwody drukowane elastyczne mogą być różnie wyginane i składane w zależności od potrzeb produkcyjnych danego zastosowanie.

Podstawową częścią sztywnej, elastycznej płytki Obwody drukowane jest folia, która służy do podtrzymywania obwodów. złożony z kawałków miedzi. Różne właściwości produkcyjne należące do elastycznego płytki drukowane to: lekkość, miękkość, cienkość, małość, plastyczność, elastyczność i wysoką gęstość okablowania. Odpowiednio, Obwody drukowane elastyczne oferuje swobodę projektowaćowania w urządzeniach elektronicznych, a w szczególności oszczędza ilość zmarnowanych przestrzeni, zmniejszając tym samym rozmiar sprzętu. Dlatego sztywna, elastyczna płytka Obwody drukowane jest zwykle stosowane w małych produktach, takich jak notebooki, telefony komórkowe, osobiste asystenty cyfrowe (PDA) i urządzenia informacyjne (IA)

Co to jest Obwody drukowane elastyczne

Obwody drukowane elastyczne, znane również jako Obwody drukowane elastyczne, są czasami uważane za drukowane płytka drukowana (Obwody drukowane), która może się zginać, podczas gdy w rzeczywistości istnieją znaczące różnice pomiędzy płytkami drukowanymi a obwodami elastycznymi, jeśli chodzi o projektowaćowanie, produkcję i funkcjonalność. Jednym z częstych błędów popełnianych przez projektowaćantów jest projektowaćowanie obwodów elastycznych przy użyciu tych samych zasad jako Obwody drukowane. Obwody drukowane elastyczne wymagają unikalnej konfiguracji i mają swój własny zestaw zasad projektowaćowania, które Zespół Hemeixin nazwał to "flex-izing" i ciężko pracował nad udoskonaleniem w ciągu ostatnich wiele lat.

Obwody drukowane elastyczne, które nazywane są również Obwody drukowane elastyczne, Flexible circuit board lub Obwody drukowane elastyczne, to składa się z materiału bazowego PI, warstwy kleju, warstwy miedzi, warstwy wierzchniej i czasami z usztywniacze. Obwody drukowane elastyczne są obecnie szeroko stosowane w celu zastąpienia tradycyjnych FR4 Obwody drukowane w różne różne aplikacje ze względu na korzyści z Obwody drukowane elastyczne specjalnie. Chociaż więcej droższe niż zwykła sztywna płytka Obwody drukowane, właściwy projektować we właściwym zastosowaniu może zaoszczędzić waga i czas montażu, w połączeniu z niezawodnością, która sprawia, że Obwody elastyczne zarząd warty rozważenia.

Elastyczny obwód drukowany składa się z metalicznej warstwy ścieżek, zwykle miedzianych, połączonych do warstwy dielektrycznej, najczęściej poliimidu. Grubość warstwy metalu może być bardzo mała (<.0001″) do bardzo grubych (> .010″), a grubość dielektryka może wynosić od .0005″ do .010″. Często do łączenia metalu z podłożem stosuje się klej, ale także inne rodzaje Do mocowania metalu może być stosowane klejenie, takie jak osadzanie parowe.

Ponieważ miedź ma tendencję do łatwego utleniania się, odsłonięte powierzchnie są często pokryte warstwa ochronna, złoto lub lut są dwoma najczęściej stosowanymi materiałami ze względu na ich przewodność i trwałość w środowisku. Dla obszarów bezkontaktowych materiałem dielektrycznym jest stosowane do ochrony obwodów przed utlenianiem lub zwarciem elektrycznym.

Liczba kombinacji materiałów, które mogą być wykorzystane w elastycznym obwodzie drukowanym wynosi prawie nieskończona; prąd, pojemność, odporność chemiczna i mechaniczna, temperatura skrajne wartości i rodzaj zginania to tylko niektóre z kryteriów, które wpływają na materiał wyboru, który najlepiej spełnia potrzeby funkcjonalne. Doświadczony inżynier projektowaćant All Flex bierze pod uwagę krytyczne wymagania podczas projektowaćowania obwodu, aby spełnić Twoje wymagania potrzeby.

Elastyczne płytki drukowane (FPC) stały się powszechnym elementem produktów elektronicznych ze względu na jego lekkość i wydajność elastyczności. Jest on szeroko stosowany w inteligentnym terminalu, elektroniki użytkowej, konsumenckiej, motoryzacyjnej, przemysłowej i medycznej. Strona miniaturyzacja i zintegrowane funkcje produktów elektronicznych napędzają rozwój FPC do projektowaćowania cienkich i wielowarstwowych linii.

Zastosowania elastycznych płytek drukowanych

Obwody drukowane elastyczne są szeroko stosowane w codziennej technice i elektronice, a także w wysokichkońcowe, złożone komponenty gotowe. Kilka najbardziej znaczących przykładów elastycznych Obwody wykorzystywane są w nowoczesnej elektronice przenośnej, urządzeniach, dyskach twardych i komputerach stacjonarnych drukarki.

Obwody drukowane elastyczne są również szeroko stosowane w innych aplikacjach i branżach, w tym:

• Komunikacja
• Elektronika użytkowa
• Automotive
• Medyczny
• Przemysłowa
• Aerospace
• Wojskowy
• Transport

W transporcie są szeroko stosowane ze względu na ich większą odporność na drgania i ruch.

Podstawowe rodzaje elastycznych Obwody drukowane

Zastosowania obwodów elastycznych obejmują zazwyczaj projektowaćy, w których obwód owija się wokół innych podsystemów elektrycznych lub opiera się o wnętrze obudowy urządzenia. Dlatego też powszechnie dostępne opcje materiałowe do tych celów mają specyficzne właściwości mechaniczne, termiczne i chemiczne. Możliwe jest więc dostosowanie tej warstwy w zależności od pożądanych parametrów (wytrzymałość mechaniczna, odporność na temperaturę, zginanie...).

• Jednostronnie elastyczna płytka Obwody drukowane
• Dwustronna, elastyczna płytka Obwody drukowane
• Wielowarstwowe Obwody drukowane elastyczne

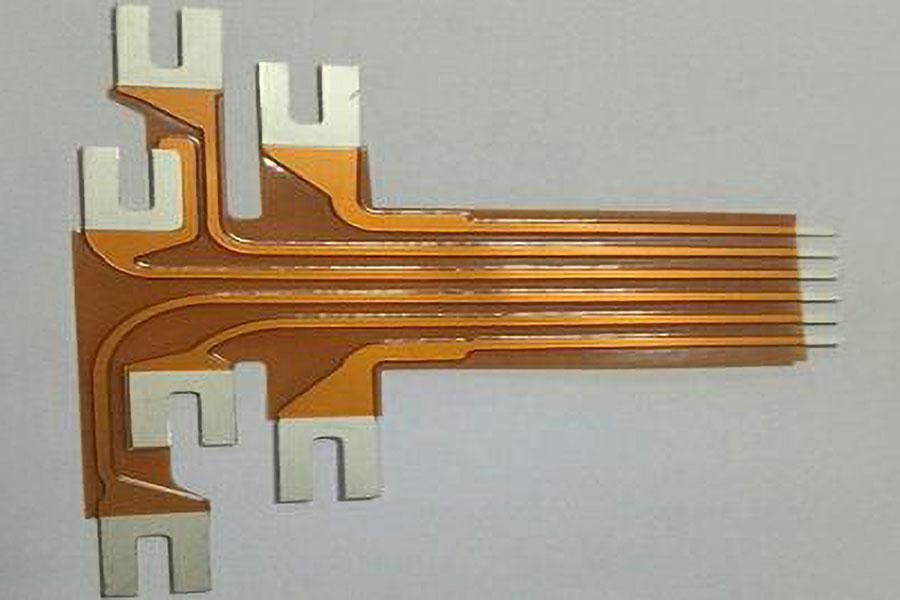

Jednostronnie elastyczna płytka Obwody drukowane

• IPC 6013 - typ 1
• Opis:
  Jedna przewodząca warstwa miedziana połączona pomiędzy dwoma izolującymi warstwami poliimidowymi
  Przykładowa konstrukcja: warstwa wierzchnia/miedź/ rdzeń elastyczny
• Konfiguracje:
  Dostęp jednostronny, dostęp dwustronny, palce niepodparte
• Materiały Flex Core:
  Standardowe grubości: 1/2 mil do 3 mil w konstrukcjach samoprzylepnych lub bezklejowych
  Standardowe grubości miedzi: 1/3 oz do 2 oz w formatach walcowanych, wyżarzanych lub osadzanych elektrolitycznie
• Okładki:
  Standardowa grubość: 1/2 mil do 2 mil poliimidu, z 1/2 mil do 2 mil epoksydu lub akrylu klej
• Usztywniacze:
  Wymagania dotyczące grubości złącza ZIF lub wsparcia dla komponentów
  Materiały: poliimid, FR4, stal nierdzewna, aluminiowe
• PSA (kleje wrażliwe na nacisk) dostępne do celów mocowania
• Dostępne są folie ekranujące EMI/RF
• Wnioski:
  Odpowiednie do zastosowań typu "bend to fit" lub "dynamic flex".

Dwustronna, elastyczna płytka Obwody drukowane

• IPC 6013 - typ 2
• Opis:
  Dwie przewodzące warstwy miedzi z izolującym poliimidem pomiędzy i zewnętrznym poliimidem warstwy izolacyjne
  Platerowane otwory przelotowe zapewniają połączenie obwodów między warstwami
  Przykładowa konstrukcja: coverlay/ miedź/ rdzeń elastyczny/ miedź/coverlay
• Konfiguracje:
  Dostęp jednostronny, dostęp dwustronny, otwory kastelowane
• Materiały Flex Core:
  Standardowe grubości: 1/2 mil do 4 mil w kontrukcjach samoprzylepnych lub bezklejowych
  Standardowe grubości miedzi: 1/3 oz do 2 oz w formatach walcowanych, wyżarzanych lub osadzanych elektrolitycznie
• Okładki:
  Standardowa grubość: 1/2 mil do 2 mil poliimidu z 1/2 mil do 2 mil epoksydu lub akrylu klej
• Usztywniacze:
  Wymagania dotyczące grubości złącza ZIF lub wsparcia dla komponentów
  Materiały: poliimid, FR4, stal nierdzewna, aluminiowe
• PSA (kleje wrażliwe na nacisk) dostępne do celów mocowania
• Dostępne są folie ekranujące EMI/RF
• Wnioski:
  Możliwość gięcia w celu dopasowania i dynamicznego zginania (zależnie od konstrukcji)
  Szybka impedancja kontrolowana w konfiguracji mikropasków powierzchniowych

Wielowarstwowa elastyczna płyta Obwody drukowane

• IPC 6013 - typ 3
• Opis:
  Trzy lub więcej elastycznych warstw przewodzących z elastycznymi warstwami izolacyjnymi pomiędzy każdą z nich oraz zewnętrznych warstw izolacyjnych z poliimidu
  Platerowane otwory przelotowe zapewniają połączenie obwodów między warstwami
  Przykładowa konstrukcja: coverlay/ miedź/ rdzeń elastyczny/ miedź/ klej/ rdzeń elastyczny/ miedź/ coverlay
• Konfiguracje:
  Dostęp jednostronny, dostęp dwustronny, otwory kastelowane
• Materiały Flex Core:
  Standardowe grubości: 1/2 mil do 4 mil w kontrukcjach samoprzylepnych lub bezklejowych
  Standardowe grubości miedzi: 1/3 oz do 2 oz w formatach walcowanych, wyżarzanych lub osadzanych elektrolitycznie
• Okładki:
  Standardowa grubość: 1/2 mil do 2 mil poliimidu z 1/2 mil do 2 mil epoksydu lub akrylu klej
• Usztywniacze:
  Wymagania dotyczące grubości złącza ZIF lub wsparcia dla komponentów
  Materiały: poliimid, FR4, stal nierdzewna, aluminiowe
• PSA (kleje wrażliwe na nacisk) dostępne do celów mocowania
• Dostępne są folie ekranujące EMI/RF
• Wnioski:
  Tylko zginanie do dopasowania
  Szybka sterowana impedancja w konfiguracjach powierzchniowych mikropasków lub linii paskowych

Z dużą ilością inwestycji na obiektach elastycznych obwodów drukowanych i ciągłe wprowadzanie innowacji w technologii produkcji elastycznych płytek drukowanych, Hemeixin jest możliwość produkcji elastycznych płytek Obwody drukowane w bardzo różnych technologiach, od prostych pojedynczych sided Obwody drukowane elastyczne, double sided Obwody drukowane elastyczne to complex multilayer Obwody drukowane elastyczne, and support prototyp FPC z cięciem laserowym i testem z użyciem latającej sondy do produkcji masowej z oprzyrządowaniem.
