Problèmes de conception des Circuit imprimés flexibles
Lorsque vous commandez des Circuit imprimés flexibles en ligne, les délais de livraison des commandes à rotation rapide peuvent subir des revers si l'ensemble des données est incomplet ou si la conception présente des problèmes techniques. Les problèmes techniques peuvent être liés à la fabricabilité ou à l'utilisation finale des pièces. Ces problèmes nécessitent souvent de multiples communications pour les résoudre et, dans le pire des cas, une révision approfondie de la conception. Tous ces problèmes retardent bien sûr la livraison des pièces finies.
La réussite d'un Circuit imprimé flexible dépend souvent de deux choses : la fabricabilité de votre conception et votre relation (par exemple, le niveau de collaboration) avec votre fournisseur. Supposons que vous ayez décidé que le circuit flexible est la solution idéale pour votre application. Vous avez déjà une foule de choix supplémentaires devant vous. Allez-vous opter pour un Circuit imprimé flexible simple face (avec ou sans raidisseur) ou multicouche, ou un Circuit imprimé rigide-flexible pourrait-il convenir dans cette situation ? Votre fournisseur de Circuit imprimé peut-il fabriquer une carte qui répond également à toutes ces exigences ?
Il est beaucoup plus facile de répondre à ces questions et d'éviter les erreurs et les retards coûteux lorsque vous vous asseyez avec votre fournisseur et évaluez les options qui s'offrent à vous. Les conceptions relativement simples, telles que les circuits flexibles à une couche, sont les plus économiques, mais le coût n'est pas tout. Assurez-vous que le Circuit imprimé flexible que vous choisissez est le mieux adapté techniquement à votre cas d'utilisation. Selon l'application, un coût de fabrication plus élevé réduira le coût global à long terme. Portez une attention particulière à la complexité de l'application du Circuit imprimé flexible ainsi qu'aux capacités et aux recommandations de votre fournisseur.
Dans cet article, nous allons détailler certains des problèmes techniques les plus courants liés aux circuits flexibles que nous rencontrons souvent et qui retardent les commandes à rotation rapide, afin de vous aider à éviter les retards et à terminer l'assemblage et la livraison de votre produit aussi rapidement que possible.
1. Spécifications de base du Circuit imprimé flexible.
- Un numéro de pièce (y compris le numéro de révision) pour votre conception afin de faciliter le suivi.
- Épaisseur du panneau (y compris l'épaisseur de la partie flexible et l'épaisseur de chaque zone de raidisseur).
- Type de matériau du panneau (matériau de base sans adhésif polyimide ou matériau de base adhésif polyimide, etc.) Le matériau de base adhésif en polyimide est standard.
- Nombre de couches
- Finition de surface (OSP, or par immersion, etc.). L'or d'immersion est standard.
- La couleur du masque de soudure ou coverlay. Le jaune est la couleur standard.
- Poids du cuivre sur la couche extérieure (1 oz, 2 oz, etc.). 1 oz. est standard
- Poids de cuivre sur les couches internes (.5 oz., 1 oz.). L'un ou l'autre est standard
- Matériau et épaisseur du raidisseur (FR4, polyimide, acier inoxydable, cuivre, etc.)
- Les largeurs minimales de trace et d'espace dans votre conception
- Indiquez les dimensions de votre panneau sur une couche mécanique
- Souhaitez-vous que vos planches restent en panneaux ou qu'elles soient fournies coupées individuellement ?
- Fichiers Gerber, fichiers de perçage, IPC-356A (facultatif)
2. Les exigences en matière de diélectrique, de poids du cuivre et de masque de soudure ou de recouvrement des couches empilées ne sont pas communes à HemeixinCircuit imprimé Factory.
3. Une distance d'un tampon à l'autre inférieure à 27,5 mils n'est pas suffisante pour construire des barrages de recouvrement entre les tampons et garantir en même temps qu'iln'y aura pas de recouvrement sur les tampons.
4. Une distance entre les pastilles de moins de 10 mils n'est pas suffisante pour construire des barrages de masque de soudure entre les pastilles et en même temps assurer qu'iln'y aura pas de masque de soudure sur les pastilles.
5. Il y a des vias avec un dégagement de masque de soudure des deux côtés. Mais cette exigence sur la couverture des Circuit imprimés flexibles n'est pas commune à HemeixinCircuit imprimé Factory.

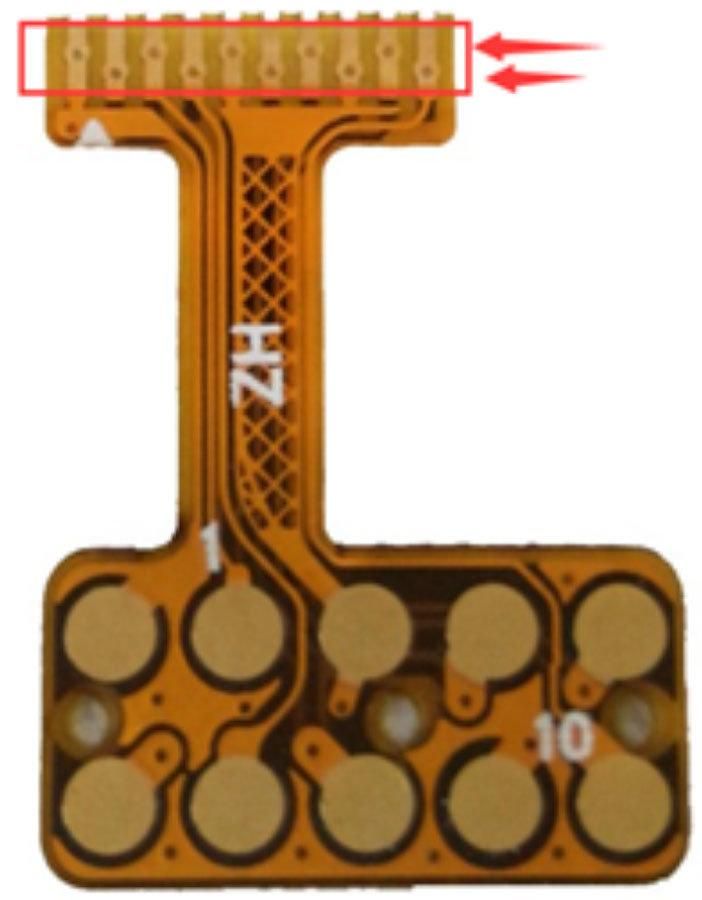

6. Trous de passage sur les plaquettes d'exposition en parallèle.
Les trous ne doivent pas être directement "parallèles" les uns aux autres. Les trous en tension (à l'extérieur du rayon de pliage) peuvent se fissurer lorsque le circuit est plié s'ils s'alignent directement en parallèle avec une trace sur les autres trous. Les trous en tension sont forcés plus loin de l'axe neutre de la région pliée et peuvent se fracturer, surtout en cas de pliage répété. Une bonne pratique de conception consiste à maintenir les trous dans l'axe neutre d'un pli en concevant cette région comme une couche conductrice unique. Lorsque cela n'est pas possible, une bonne conception consiste à "décaler" les trous d'un trou à l'autre pour éviter l'alignement du haut et du bas.
Comme les diélectriques des circuits flexibles sont si minces, les vias cousus sont d'une valeur discutable pour la protection contre les EMI. S'ils sont incorporés dans une conception de circuit, ils doivent être tenus à l'écart de la zone de pliage, car ils constituent des discontinuités qui peuvent entraîner des fissures dans l'isolation. Veuillez garder ces trous de passage plaqués par complexe et les trous de passage plaqués doivent être tenus à l'écart des zones de pliage.
7. Aucun détail sur le poids de la feuille, le diélectrique, le recouvrement, la zone de flexion et les autres détails du circuit flexible n'est indiqué sur l'empilement et/ou les notes de dessin.
Obtenir un excellent Circuit imprimé flexible commence par la recherche d'un fournisseur de Circuit imprimés de premier ordre comme HemeixinCircuit imprimé. Consultez notre page principale sur les Circuit imprimés flexibles pour en savoir plus, et n'oubliez pas de jeter un coup d'œil à notre guide de conception des Circuit imprimés flexibles.
